Meteorradar und wie das funktioniert.

Meteore die in die Erdatmosphäre eindringen werden sehr heiß und erzeugen dabei einen Plasmaschlauch den man als Sternschnuppe sehen kann. Dieser Plasmaschlauch reflektiert aber auch Funkwellen und dadurch ist es möglich diese Sternschnuppen auch am Tag oder bei Wolken auf dem Radarschirm abzubilden.  Mein Radarsystem ist so Programmiert das jedes Ereignis nach 7 Sec. als Bild aufgezeichnet wird. Natürlich werden die Funkwellen auch an Satelliten und Flugzeugen reflektiert. Ich muss nur noch alle Bilder die nicht von Sternschnuppen stammen aussortieren und dann die übrigen Bilder zählen um zu wissen wiefle Sternschnuppen pro Tag oder Stunde in der Erdatmosphäre verglüht sind. So kann ich jedes Jahr eine Statistik aufstellen wann die meisten Meteore pro Stunde verglüht sind.  Das Bild zeigt einen sehr großen Meteor der dann Feuerkugel heißt. Und ein zweites Bild das den Radarsender in Frankreich links und meine Empfangsanlage rechts in Niederösterreich zeigt. In der Bildmitte dann der Plasmaschlauch an dem das Sendesignal reflektiert wird.



Perseiden 2024

Die Auswertung der Perseiden 2024 mit dem Maximum pro Stunde. Eigentlich hat sich das Maximum der Meteore pro Stunde in meiner Situation in der Nacht vom 12. bis 13. August von 4:00h bis 5:00h UT früh am 13.August mit 100 Meteoren pro Stunde ergeben. Meine Antenne erreicht einen Winkel von ca. 10 bis 15 ° in Richtung Westen zum Sender Graves in Frankreich. Je nachdem wo die Meteore in die Erdatmosphäre eindringen sind die Bedingungen besser oder schlechter. Deshalb habe ich alle Reflexionen, auch die kleinen, für die Auswertung verwendet.

Dieses Bild zeigt meine Situation. Die dunkelroten Bögen zeigen die besten Reflexions-Eigenschaften zwischen meiner Antenne und dem Sender Graves in Frankreich (Roter Stern). Es ist also nur ein schmaler Bereich des Himmels. Die gesammte Masse der Meteore die pro Tag auf die Erde fallen sind einige Tonnen.

Perseiden 2023

Das Maximum der Perseiden war 2023 genau wie vorhergesagt am 13. 08.2023 in der Früh zwischen 2h und 3h. Von Niederösterreich in Richtung Südfrankreich wo der Sender Graves auf 143,05 MHz nicht nur Flugzeuge und Satelliten zur Bahnberechnung, sondern auch Meteore mittels vorwerz Radar zeigt. Meine Empfangsanlage Registriert in einem Winkel von 10 bis 15 Grad alle Meteore. Dadurch kann ich eine Statistik anlegen die bei mir das Maximum der Meteore pro Stunde anzeigt.190 Meteore.



Die Statistik der Perseiden 2023 mit Graves-Radar. Meine Meteore registriere ich in einem schmalen Winkel von 10 bis 15 Grad von Ost nach West. Die besten Reflexionsbedingungen habe ich wohl oberhalb Tirol, Vorarlberg und der Schweiz. Das Maximum bei mir pro Stunde lag bei 180 Meteoren pro Stunde am 13.08.2023 zwischen 2h und 3h UTC. Mein Standort ist in einem Talkessel 20 Km südlich von St. Pölten. Die Antenne eine 16 Element Kreuzyagi die 10° nach oben schaut. Ein VV von Kuhne und ein Filter für 143 MHz sind gleich unter der Antenne angeordnet. Die Daten für die letzten 2 Jahre kan man auch hier sehen.

Perseiden 2022

Meine Auswertung der Geminiden-Meteore 2022 zeigt das Maximum per Stunde vom 13.12. 0:00 bis 15.12. 24:00   6 Stunden Arbeit am PC. Zuerst alle Flugzeuge, Satelliten und Störungen von ca. 3500 Bildern aussortieren. Dann 3 mal 24 Stunden durchzählen und in die Grafik eintragen. Aber dafür gibt es ein sehr markantes Maximum wie immer bei den Geminiden.

Die Perseiden 2021

Die Geminiden 2022 Auswerung des Maximums per Stunde

Das Maximum war wie vorhergesagt am 14. 12. 2021 zwischen 5:00 und 6:00 UTC mit einer scharfen Spitze von 114 Meteoren pro Stunde. Auffallend der extreme Abfall der Meteore gleich nach dem Maximum. Auswertung mit Radarregistrierung

Interessant ist auch die Reflexion über den Mond. Auf der linken Seite der Animation hinter den Zeitangaben kann man vertikale Striche erkennen. Wenn der Mond durch die Erddrehung in meine Antennenkeule kommt wird der Sender Graves aus Frankreich über Reflexion am Mond auf dem Bildschirm sichtbar. Deutlich kann man das Umschalten der Antennen erkennen und aus der Frequenzverschiebung ( Doppler ) kann man die Geschwindigkeit der Erddrehung ausrechnen.

Die Quadrantiden 2022

Meine Statistik der Meteore vom ersten Meteorstrom im neuen Jahr die Quadrantiden. Sie zeigt die Meteore pro Stunde. Das Maximum ist heuer schwächer dafür aber einige Stunden später. Es war am 05. 01. 2022 mit 80 Meteoren von 1:00 bis 2:00 UTC

Der Meteorstrohm der Geminiden im Dezember 2021

Radioastronomische Statistik über die Sternschnuppen der Perseiden und anderer sporadische Meteore. Die Vorausberechnungen waren für die Nacht vom 12. bis 13. August mit Schwerpunkt 2. Nachthälfte. Meine mit Vorwärtsradar ( Graves ) aufgezeichneten Daten bestätigen diese Berechnung. Es gab dann aber am nächsten Tag einen unerwarteten Perseidenoutburst in den Morgenstunden des 14. August. Er wurde von verschiedenen Radiobeobachtern aufgezeichnet, aber auch von einigen Videokameras in Amerika. Die Abbildung zeigt das "normale" Perseidenmaximum am Morgen des 13.8. und den unerwarteten Peak am 14.8. 2021

Meine Auswertung der Leoniden. Sehr markant war das Maximum

das für den 17. 11. 2021 vorhergesagt wurde nicht.

Beobachtung des Himmels mit einer Kamera

Meine AllSky- Kamera ist nun auf der Sternwarte in Michelbach montiert. In dem Video sieht man in schnellem Durchlauf den Himmel in der Nacht vom 02. August bis zum 3. August 2021. Zuerst nach Sonnenuntergang ist der Himmel klar und man kann die Sternbilder erkennen, die sich im Laufe der Nacht um den Himmelspol drehen. Dann kommen schnell ziehende Wolken und in der 2. Nachthälfte geht der Mond auf bis die Sonne wiedererscheint. Ich bin schon sehr neugierig auf die Meteore am 12. August wo ja mit dem Maximum der Perseiden gerechnet wird.

Der Quandrantiden-Meteorschauer 2021

Der Quandrantiden-Meteorschauer 2021 am 03. 01 2021 hatte seinen sichtbaren Höhepunkt in den frühen Morgenstunden des 03.01.2021. Aber das tatsächliche mit Radioastromie registrierte Maximum mit 185 Meteoren pro Stunde war am 03. 01 2021 in der Stunde von 12h bis13h UTC. Ein Vergleich mit Kollegen aus Deutschland bringt sehr ähnliche Ergebnisse.

Sternschnuppen visuell beobachten

Nicht nur für ernsthafte Beobachter der Meteore (GEMINIDEN-2020)



Jahr für Jahr sind die Geminiden derzeit der verlässlichste Meteoritenschauer. Leider sind sie im Dezember aktiv, wenn die Temperaturen bei uns oft kalt und der Himmel bewölkt ist. Lohnt es sich also, sich diesen Schauer dieses Jahr anzusehen? Auf jeden Fall! Es mag also kalt sein, aber wenn ihr euch in der nächsten Woche nach draußen begebt, könnt Ihr einen der aktivsten Meteoritenschauer des Jahres erleben! Die Geminiden sind oft hell und intensiv gefärbt. Aufgrund ihrer mittleren und langsamen Geschwindigkeit sind Meteore schön zu sehen. Am 14. Dezember eines jeden Jahres kommt sie dem Kern der Umlaufbahn des Asteroiden 3200 Phaethon näher. Phaethon ist ein Asteroid mit einer Umlaufbahn, die ihn näher an die Sonne bringt als jeden anderen benannten Asteroiden.

Wann und wo schaut man also nach?

Die Geminiden sind von jetzt an bis zum 22. Dezember dieses Jahres aktiv. Die höchsten Raten werden in der Nacht vom 13. auf den 14. Dezember 2020 erwartet. Ab dem 12. Dezember wird der Mond nicht mehr stören, da er eine schlanke Sichel sein wird und erst mit Beginn der Morgendämmerung aufgeht. Wenn das Wetter in der Spitzennacht bedeckt ist, werden auch die zwei Nächte vor und die eine Nacht nach dem Maximum eine beeindruckende Aktivität zeigen.



Anleitung zum Ausdrucken    https://www.lensch.at/meteore-info/

Die Perseiden 2020

Dieses Jahr habe ich wegen der vielen Störungen nur Meteore ausgewertet die mindestens 5 sec. oder mehr zum Verglühen gebraucht haben. Die Auswertung zeigt den 11. 8. Bis zum 13. 8. 2020. Da die vielen kleinen Staubkörner nicht berücksichtigt wurden sind vor allem am frühen Nachmittag auch mal keine Meteore pro Stunde dabei. Alle Zeiten sind in UTC und 2 ausgewählte Feuerkugeln

Das Maximum der Lyriden was aus meiner Sicht am 22. 04. 2020 um 3h UTC mit 39 Meteoren pro Stunde. Nicht wirklich ein besonderes Ereignis, wenn man sich in der 3 Tage Statistik den 21. 22. und 23. 04. 2020 anschaut. Was aber besonders ist sind die Ereignisse die mehr als 5 sec gedauert haben. Das war in den letzten Tagen mit 2 Ereignissen das Maximum.

Am 22.04.2020 waren das aber 21 Meteore > 5 sec. Die Besten als Bilder



Die Feuerkugel vom 08. 04. 2020 um 10:33 MESZ

Die Feuerkugel über Oberösterreich wurde auch von meinem Meteor-Radar erfasst. Dieser Bolide brauchte über eine Minute um zu verglühen. Laut IMO.NET hatte er eine Größe von einigen Dezimetern.

Eine Feuerkugel, die durch die Medien ging, war am 06.04. 2020 um 13:33 UTC

Meine Auswertung aller Meteore die länger als 5 Sec zu sehen waren vom 08.01. bis 28.01. 2020 und einige Besondere. Ein lieber Dank an Eva die mit ihren schnellen Fingern geholfen hat.

Meine Radar Auswertung der Meteore vom 02. 01. 2020 mit dem Maximum der Quadrantids (QUA) am frühem Morgen des 04. 01. 2020 mit 118 Meteoren pro Stunde Quelle: Fritz Lensch

Hier sind nur Boliden angeführt

Alle Meteore die länger als 5 sec zu sehen waren

Vergleich mit den Optischen (Video) Beobachtern weltweit. Quelle:  IMO Video Meteor Network

Die Auswertung der Meteore pro Stunde vom 25.12. bis 31.12.2019

Meine Auswertung der Meteore die länger als 5 Sec am himmel zu sehen waren

Die Auswertung der Meteore pro Stunde in der Weihnachtswoche

Alle Meteore die mehr als 5 sec. am Himmel zu sehen waren

Meine Auswertungen der Meteore mit Graves Radar

Der letzte der Coma Berenicids (COM) Schauer wurde am letzten Wochenende aus einer Position von 12:11 (183) +14 erwartet. Diese Position in der südwestlichen Coma Berenices, 5 Grad östlich des als Denebola (Beta Leonis) bekannten Sterns. Die Stundensätze dieses Jahres sollten weniger als einen Meteor pro Stunde betragen, unabhängig von Ihrem Standort. Diese Meteore sind am besten in der Nähe von 0500 UT zu sehen, wenn die Strahlung am höchsten über dem Horizont liegt. Bei 69 km/sec. Die Coma Berenicids würden meist schnelle Meteore produzieren.Quelle Imo.Net

Die Auswertung der Coma Berenicids (COM)von 16.12.2019 mit einem Meteor pro Stunde ist mit Radar nicht möglich wegen der vielen sporadischen Meteore.

Die Auswertung der Geminiden  drei Datensätze unterschiedlicher Beobachter

Die Geminiden 2019 von drei unterschiedlichen Beobachtern
Grafik_09.12-16.12.2019_Silvia_Fritz_Oli
JPG Bild 309.1 KB

Die Auswertung vom 14. 12. 2019 (GEM)

Meine Auswertung vom 13.12.2019

Ein sehr gleichmäßiger Anstieg der Meteore die 3 Tage vor den Geminiden

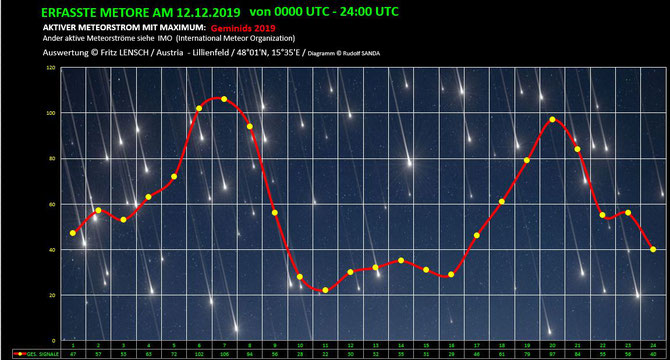

Auswerung vom 12.12.2019

Das erste mal im Herbst über 100 Meteore pro Stunde

Die Auswertung vom 11.Dezember 2019

Die Meteore vom 11. Dezember 2019 eine Statistik pro Stunde. Das Maximum hat sich gestern von 6h früh auf den späten Vormittag verschoben. ACHTUNG der bekannte Meteorsturm der Geminiden ist in der Nacht vom 13,. auf den 14. 12 2019.

Die Auswertung der Meteore vom 09.12.2019

Meteore die länger als 5 Sec am Himmel geleuchtet haben vom 09. 12. 2019

Ein Meteor der 1 Minute lang den Himmel erleuchtet hat

Meteore die länger als 5 Sec am Himmel geleuchtet haben vom 08. 12. 2019

Statistik aller Meteore vom 08. 12. 2019

Am 07. 12. 2019 gab es ein sehr deutliches Maximum von 06:00 bis 07:00 UTC

und um 13:52 UTC einen Monster-Meteor der 122 Sec am Himmel zu sehen war.

Sporadische Meteore vom 01.12. und 02.12. Keine besonderen Meteoritenströme

Nach einigen Tagen mit sehr kleinen Meteoren ( Staubkörner ) heute am 03. 12. 2019 wieder was größeres. Um 5:08 UTC einer mit 45 sec. Und um 6:51:15 UTC ein 37 sec Meteor. Alles UTC.

Meteore vom 28. bis 30. Nov 2019
Die November Orionids waren von IMO.NET für den 29.11.2019 vorhergesagt. Und wie man gut erkennen kann ergibt sich bei meiner Registrierung ein Maximum das von 1h bis 6h UTC angehalten hat was wiederum am Tag davor und danach nicht gegeben war.

Am 26. 11.2019 war der Meteorstrom der November theta Aurigids (THA) von Imo.net vorhergesagt. Meine Statistik zeigt ein Maximum am 26.11. von 6:00 bis 7:00 UTC mit 91 registrierten Meteoren. Leider ist die Rechnung ohne dem Sender Graves gemacht worden. Die Abschaltung zu Service-Arbeiten war vor einigen Wochen angekündigt worden und der Ausfall einzelner Sendeantennen oder gleich Aller wurde von mir schon öfter bemerkt.Sehr lästig waren die Störungen von Satelliten Flugzeugen und diversen anderen Signalen. Von insgesamt 4856 registrierten Signalen mussten 961 Störungen gelöscht werden. Was die Auswertung um eine Stunde verlängert hat.

Meine Aufzeichnungen der Meteore vom 21. 22. und 23, 11, 2019

 Am 22. 11. 2019 waren die Monoceroids (AMO) vorhergesagt. Es sollte ein wahres Feuerwerk sein das aber nicht wirklich stattfand. Meine Auswertungen der Ereignisse von 21. 22. bis 23. 11. 2019 beweisen das Gegenteil. Der Tag vor und nach dem angekündigten Ereignis sind gleich bzw. sogar etwas stärker. Die Auswertung dauerte wegen der Mond, Flugzeug und Satelliten Reflexionen länger. Die Printscreens mussten optisch und von Hand korrigiert werden. Erst dann war eine Auswertung der reinen Meteorreflexionen möglich. Richtige Bolieden waren überhaupt nicht dabei. Jedoch wurde ein sehr heftiger Ausbruch der Alpha-Monocertoids von sehr kurzer Dauer registriert. Nach einem Hinweis der Optischen Beobachter (Sirko Molau) entdeckte ich in meinen Aufzeichnungen 8 Meteore in einer Minute die alle die gleiche Flugbahn hatten.

Vom 15. 11. bis 17. 11. 2019

Vom 11. 11. bis 13. 11  2019

Vom 02. 11. bis 04. 11. 2019

JPG Bild 445.7 KB

ergab ein Maximum am 14.12.2015 um 5:00 UTC  von 62 Stück pro Stunde.

Radioastronomie Meteore
Hintergrund-Informationen über den Empfang von Meteor-Reflexionen ( deutsch )
Quelle: http://www.retram.org/
Meteore via Radar.pdf
Adobe Acrobat Dokument 291.4 KB

Eine MP3 Datei von einem Meteor zum Download ist hier gespeichert.

Wie wird das gemacht

Meteore mit Radar erfassen im UKW-Bereich

Meteore sind der Staub den die Kometen während der Sonnennähe durch den Sonnenwind verlieren. Die Erde gerät bei ihrer Bahn um die Sonne im Laufe des Jahres in die Bereiche des Kometenstaubes und in den oberen Luftschichten verglühen diese Staubkörner. Von der Erdoberfläche sieht man in einer dunklen Nacht Sternschnuppen. Tagsüber oder bei bedecktem Himmel sind Meteore nur mit Radar zu Registrieren.

Zum Empfang der Reflexionen an Meteoren braucht man einen starken UKW-Sender der ca. 300 bis 1000 Km entfernt sein muss und der in Richtung der Meteore mit hoher Leistung sendet. GRAVES ein Französischer Sender mit dem die Bahnen der Satelliten vermessen werden ist für uns in Niederösterreich sehr gut geeignet.





GRAVES besteht aus vier 15 x 6 m großen geneigten Phased-Array-Antennen und arbeitet mit einer Sendeleistung von einigen 100 KW
GRAVES besteht aus vier 15 x 6 m großen geneigten Phased-Array-Antennen und arbeitet mit einer Sendeleistung von einigen 100 KW

Als Empfangsantenne wird eine 2 mal 8 Element Kreuzyagi verwendet die in Richtung des Senders 15° in den Himmel gerichtet ist. Nach einem sehr empfindlichen Vorverstärker wird ein UKW-Empfänger auf die Frequenz des Senders abgestimmt.

Durch die Reflexionen an den Meteoren und die große Entfernung des Senders muss die Empfangsanlage sehr empfindlich sein. Das bedeutet auch das Störungen die Registrierung beeinflussen.

Daher müssen jeden Tag die Daten kontrolliert und eventuell berichtigt werden. Aus diesem Grund werden nur die sehr starken Meteore gezählt.



Das Radio ist auf die Frequenz 143.0478 MHz in USB abgestimmt

Die Antenne hat einen Empfangsbereich von 10°.  Um die Meteore des ganzen Himmels zu erfassen müßten die Zahl der Meteore mit 35 multipliziert werden. Meteore im Bereich Oberösterreich, Salzburg, Tirol, Vorarlberg und der Schweiz werden von meinem System registriert. Im Bereich der roten Linien sind je nach färbung die besten Reflexionsbedingungen.

Das NF-Signal vom Radio wird dann in der Soundkarte des Computers digital verarbeitet. Die Software RadioSkyPipe registriert das Rauschen des Empfängers und die Signale des Senders wenn diese von einer ionisierten Kometenbahn reflektiert werden.
Auch das Zählen der Meteore ist möglich.

Die Software RadioSkyPipe kann im Internet kostenlos heruntergeladen werden.

http://www.radiosky.com/­skypipeishere.html





Ein gut sichtbarer Meteor mit einer Dauer von 6-8 sec.






Genaue Anleitung zur Installation und Betrieb von SkyPipe und Colorgramme RMOB Lab v 2.3 von Karl-Heinz Gansel auf der Seite von Astronomicum.
Trigger in Skypipe zur Meteoriten Zählung nutzen

http://www.astronomicum.de/­modules.php?name=Forums&file=viewtopic&t=7289

Aktive Meteore im Dezember mit der beschriebenen Technik registriert. Aktuelle Statistik vom 14.12.2010 107 Meteore pro Stunde

Aktive Meteore im Dezember 2010 mit der beschriebenen Technik registriert. Aktuelle Statistik vom Dezember, Das bisherige Maximum 107 Meteore pro Stunde.

Bericht-Perseiden.pdf
Adobe Acrobat Dokument 644.1 KB
